Описание:
Устройство выдает одиночные дозы анаэробных продуктов (резьбового герметика, вал-втулочного фиксатора и т.п.) от 0,01 до 0,04 мл с вязкостью до 30 000 сР. Не требует промывки, питания или источника воздуха.
Данное оборудование не подходит для цианоакрилатного клея или праймера (грунтовки).
Примечания: 1 cP = 1 мПа·с
Принцип действия:

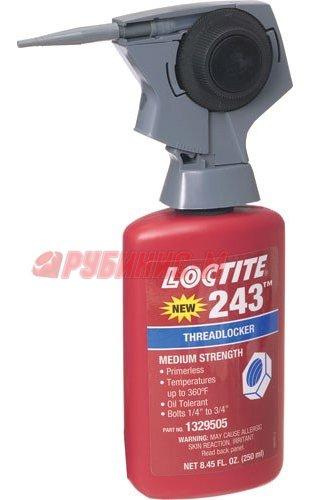

Ручной насос накручивается на оригинальную упаковку продукта Loctite. При нажатии на курок 8, дозирующее колесо 4 поворачивается, и точное количество продукта транспортируется через трубку 3 в насадку 1.
Количество наносимого состава зависит от нажатия на курок 8 и может быть скорректировано регулировочным винтом 9.

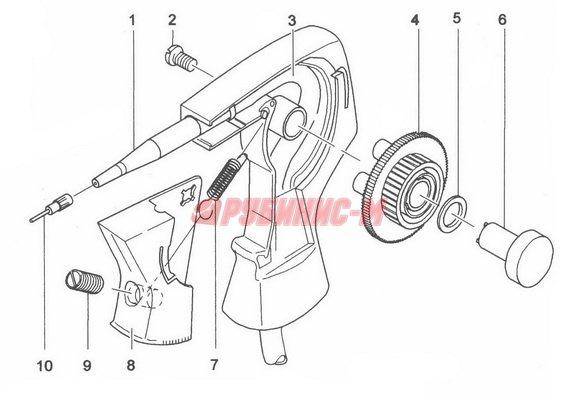

1. Насадка (#993174)
2. Винт
3. Тюбик 250 ml (#993163)
4. Дозирующее колесо
5. Шайба 6. Колпачок
7. Пружина
8. Курок
9. Регулировочный винт
10. Тонкая насадка
Сборка и настройка:
 |
Установите пружину 7 так, чтобы она не соскочила, когда будет поворачиваться регулировочный винт 9 |
 |
Установите крышку 6 с шайбой 5 и дозирующее колесо 4. Поверните колесо 4 против часовой стрелки с легким усилием, пока собачка находится в зацеплении Отпустите спусковой крючок 8 так, чтобы собачка зацепила дозирующее колесо 4 |
 |
Установите спусковой крючок 8 на рычаге крышки 6 Вставьте и затяните винт 2 |
 |
Проверьте работоспособность изделия |
 |
Установите одну резиновую прокладку на горлышко флакона Наверните ручной дозатор на флакон |
 |
Заправка насоса: Поворачивайте дозирующее колесо 4 против часовой стрелки, пока продукт не выйдет из сопла 1. |
 |
Количество наносимого состава зависит от нажатия на курок 8. для начала нажмите курок 8 и отпустите скорректируйте дозировки с помощью регулировочного винта 9: Выверните винт для большей дозировки Вкрутите винт для меньшей дозировки |
Устранение неисправностей:
|
Тип неисправности
|
Возможная причина
|
Как исправить
|
|
Нет подачи материала
|
Насадка 1 забита
|
Очистить насадку 1
|
|
После нажатия курок 8 не отходит обратно
|
Пружина 7 не на регулировочном винте 9
|
Установить пружину 7
|
|
Дозирующее колесо 4 не двигается
|
Неправильная сборка
|
Переустановите колесо 4
|
